Une caméra à tête fixe regarde droit devant elle : elle confirme qu’un conduit est libre ou signale un obstacle. Une caméra à tête rotative ajoute une rotation de l’objectif sur 360° et une inclinaison jusqu’à 180°, ce qui permet d’examiner les parois, les piquages et les joints, et de qualifier le défaut au lieu de le signaler.
Quelle différence entre une tête fixe et une tête orientable 360 ?
Sur une caméra axiale à tête fixe, l’objectif est solidaire du câble. Pour changer d’angle de vue, l’opérateur doit tourner le câble, donc l’ensemble du touret : la visée reste dans l’axe du conduit.

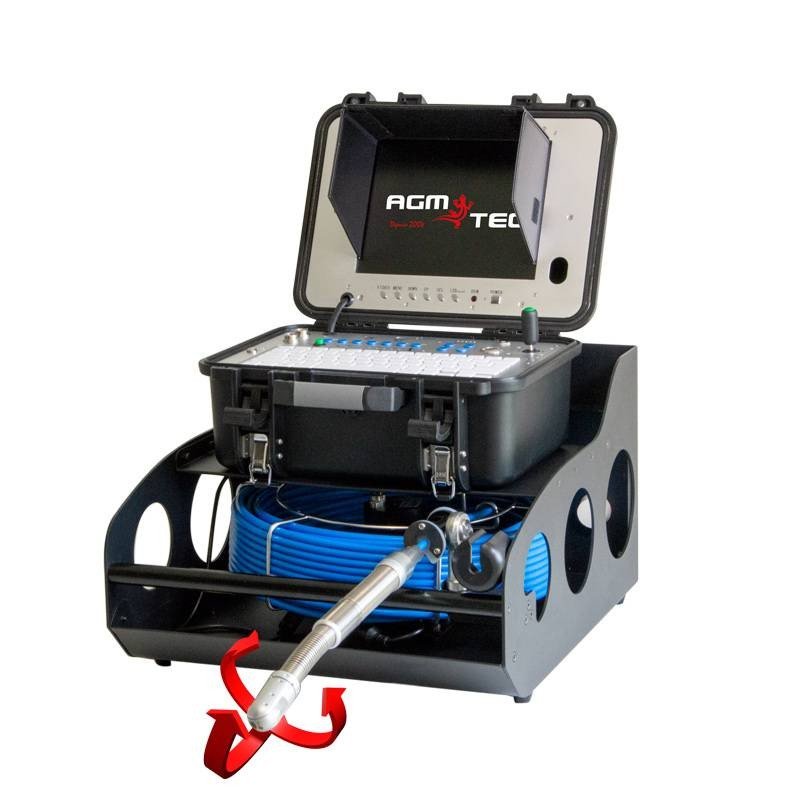

Sur une caméra à tête rotative, l’objectif pivote sur 360° et s’incline jusqu’à 180°, commandé au joystick depuis le coffret de commande. La progression dans la canalisation ne change pas : c’est le regard de l’opérateur qui change.
Cette différence se voit surtout en fin d’inspection. Avec une tête fixe, vous savez où est l’anomalie. Avec une tête orientable, vous pouvez la regarder de face, l’éclairer correctement et la décrire.
Ce qu’une caméra à tête fixe ne peut pas montrer
Une tête fixe suffit pour un contrôle de liberté d’écoulement ou pour localiser un bouchon. Elle devient limitante dès que le donneur d’ordre demande une qualification précise du désordre : un syndic, un bureau d’études ou un assureur ne se contente pas de la position d’un obstacle.
Les cas qui posent problème sont connus des exploitants de réseaux :
- Un piquage latéral : arrivé face à une culotte de branchement, la tête fixe ne montre que l’ouverture, pas l’intérieur du raccordement.
- Un joint ou une fissure circulaire : sans balayage de la circonférence, une partie de l’anomalie reste hors champ.
- Une paroi : une racine naissante, une corrosion de fonte ou une contre-pente se lisent mal avec un objectif parallèle à l’axe du tuyau.
- La preuve photographique : une image prise de biais reste discutable dans un rapport d’expertise.
Ce que la rotation 360° permet de qualifier concrètement
Face à une culotte de branchement, l’opérateur stoppe la progression et oriente l’objectif au joystick vers le piquage. Il voit alors l’intérieur du raccordement latéral, ce qu’aucune tête axiale ne permet sans dévier le câble.
Sur un joint ou une fissure, la tête balaie la circonférence complète. L’opérateur suit le défaut sur 360° et distingue une infiltration d’un simple déboîtement.
En orientant la tête face à l’anomalie, la photo est prise perpendiculairement à la paroi, éclairée de face. C’est cette image-là qui est reprise dans un rapport d’inspection et discutée en réunion de chantier.
Le comparatif ci-dessous résume les écarts sur les points que les maîtres d’ouvrage regardent en premier.
| Critère | Tête fixe | Tête orientable 360 |
|---|---|---|
| Champ de vision | Axe du conduit | Axe, parois et piquages |
| Branchement latéral | Ouverture visible seulement | Intérieur du raccordement inspectable |
| Joint ou fissure circulaire | Partiellement visible | Balayage sur la circonférence |
| Photo pour rapport | Souvent de biais | Perpendiculaire à la paroi |
Comment se déroule une inspection à tête rotative ?
La mise en œuvre reste celle d’une inspection caméra classique : préparation du regard, passage du câble, progression jusqu’au point à contrôler. La rotation intervient au moment du diagnostic, pas avant.
L’opérateur travaille au joystick depuis le coffret, en visualisant l’écran. Il oriente la tête, revient sur le défaut, prend l’image, puis reprend sa progression. Le temps passé sur un point précis augmente, mais il évite un second passage.
Plusieurs paramètres restent à valider avant de déplacer une équipe :
- Le diamètre intérieur de la canalisation et la compatibilité de la tête avec celui-ci.
- La longueur de câble nécessaire pour atteindre le point de contrôle depuis le regard d’accès.
- L’état du réseau : dépôts, eau, coudes serrés peuvent limiter la progression.
- Le livrable attendu : simple relevé vidéo ou rapport avec images datées et localisées.
Quel intérêt pour un syndic, un BET ou une assurance ?
Pour une collectivité ou un syndic, l’enjeu est de trancher entre entretien courant et réparation. Une image perpendiculaire au défaut, avec le joint ou le piquage visible en entier, appuie la décision et limite les allers-retours.
Pour un bureau d’études, la rotation permet de documenter un point singulier avant travaux : un branchement à raccorder, un regard à reprendre, une paroi à chemiser. La description du désordre devient exploitable par le chiffrage.
Pour une compagnie d’assurance, la valeur de l’inspection tient à la preuve : localisation, image nette, défaut identifiable. C’est là que la différence entre tête fixe et tête orientable se joue, selon le diagnostic demandé et le cadre de l’intervention.
AGM TEC conçoit et fabrique ces matériels en France, à Bessières, et commercialise les gammes Tubicam pour l’inspection de canalisations et de conduits. Le choix du modèle se fait sur votre type de réseau et vos livrables, pas sur une fiche produit seule.
